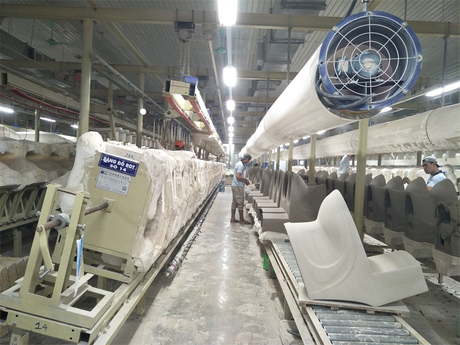

El equipo se usa para producir un inodoro de armarios de agua de dos piezas, molde inferior levantado integralmente para ahorrar la eficiencia productora, fuerza de mano de obra reductora. Cada banco de fundición puede cargar 18-30 sets Molde de yeso, todos los días echó 1-2 veces. Esta máquina puede realizar resbalones de alimentación automática, consolidación de micro presión automática, deslizamiento de devolución automática, mejore la tasa de aprobación de la producción.
Marco principal
Marco de elevación del molde inferior
Prensa de cinturón de aire
Gancho
Eje de transmisión
Banco principal
Portador de base de descarga neumática
Almacenar las greenwares para el secado
Sistema de tubería de micro-presión
Sistema de control
Interruptor de viaje
Sistema de deslizamiento de suministro
Marco principal
una. Incluye columna de soporte, viga, columna vertical, columna de guía, asiento de guía media y placa de conexión de la columna de guía.
B. La columna, la viga y la columna vertical son las partes principales para soportar la máquina. La columna Guía en ambos extremos del banco y el control del asiento de la guía media la veracidad de la pista de elevación.
Marco de elevación del molde inferior:
El marco de elevación incluye el marco de la viga, el marco de la suspensión, el dispositivo de la rueda de la guía de extremo, el dispositivo de la rueda de la guía de vice media, el asiento de la percha para el moho y así sucesivamente. Esta parte se utiliza para abrir y cerrar el molde inferior instalado aquí.
Presione del cinturón de aire:
El cinturón de aire está instalado en el marco de elevación y a través del marco de asiento y haz de suspensión. Cuando la correa de aire está llena de aire, se presiona el molde inferior para evitar fugas de deslizamiento.
Caña de gancho:
una. La barra de gancho consiste en cilindro, varilla, brazo de giro, gancho, asiento de gancho, manija de la posición, interruptor de aproximación de cadena, etc. La parte se usa para bloquear, presione el marco de elevación y el banco después del molde cerrado y antes de la inflación del aire de la cinta de aire.
B. El interruptor de aproximación de la cadena se usa para probar si se desidera, el marco de elevación no debe levantarse antes de que no abra el interruptor a
Proteger las partes.
Eje de transmisión:
El eje de transmisión se utiliza para elevar la unidad de marco de elevación
Banco principal:
Banco principal se utiliza para instalar y operar el molde principal.
Portador de base de descarga neumática
El portador de base de descarga neumática se utiliza para abrazar y girar la base
Almacenamiento de línea de base verde:
El estante se usa para almacenar las bases verdes para el secado.
Sistema de tubería de micro-presión:
El sistema de tubería de micro-presión se utiliza para consolidar la micro-presión después de descargar el deslizamiento dentro de la base.
Sistema de control:
El sistema de control consiste en gabinete de control eléctrico, válvula de control de aire, descompresión de filtración de aire, válvula y marco de control de aire manual, utilizado para
Levantamiento de control del bastidor de elevación, conexión y separación de la varilla de gancho, llenado y descarga de aire de prensa de cinturón de aire y válvula de deslizamiento automático.
Interruptor de viaje:
El interruptor de viaje se utiliza para controlar el límite de viaje del marco de elevación del molde inferior.
Sistema de deslizamiento de suministro:
una. El sistema de deslizamiento de suministro incluye tanque de alto nivel, marco de soporte de tanque, sistema de deslizamiento de suministros, sistema de deslizamiento de fundición y sistema de deslizamiento trasero
B. El sistema de deslizamiento de suministro se utiliza para controlar la fundición de la base.
Altamente automático
La línea de fundición de la batería equipa con una cabina de control, que puede configurar los parámetros y el suministro de deslizamiento de control, deslizar la descarga y devolver automáticamente
Pocos operadores necesitan, baje la intensidad de trabajo y el costo de ahorro.
Fácilmente operar fácilmente
La línea de fundición de la batería equipa con un sistema de control, que puede establecer parámetros fácilmente
Mejor la idoneidad y extiende la capacidad.
Esta línea de fundición de la batería podría usar para fabricar un inodoro de una pieza, el inodoro de dos piezas y el bidé
Buena capacidad para almacenamiento de base verde.
Esta línea de fundición de la batería equipa una plataforma de una capa o dos capas para almacenar más greenwares.
6. Pasos de correr
Cierre de molde principal:
Localice el automóvil de la abrazadera y el banco de fundición con el perno y sujecen todos los moldes al rodar el mango de la abrazadera.
Cierre de molde inferior:
Presione el botón \"ABAJO\" para que el marco de elevación disminuya hasta que los moldes completos se cierren completamente
Junta de Hooker:
Empuje la posición de la posición de Hooker hacia arriba paso a paso y haga que la puta se vuelva a colocar en el orificio de la ranura del asiento del gancho debajo del banco de fundición
Mantenga presionado del molde inferior:
Llene el aire comprimido en la bolsa de aire que conectará el marco de elevación en consecuencia
Suministro de deslizamiento, desagüe de deslizamiento y mercancías verdes.
Flojo del molde inferior:
Descargue el aire del compresor en la bolsa de aire hasta que esté completamente abajo del marco de elevación.
Desmontaje del gancho:
El cilindro se retrae para accionar el gancho en sentido contrario a las agujas del reloj
DE-MOLDING DE MOLDO INFERIOR:
Presione el botón \"ARRIBA / ABAJO \" para levantar el marco de elevación y accionar el molde inferior abierto lentamente para evitar el daño del cuerpo verde causado por la tensión.
DE-MOLDING DEL MOLDO PRINCIPAL:
Suelte la manija del portador de sujeciones y extraiga el pasador, tire del soporte de sujeción al extremo del banco de fundición, tire del molde principal en consecuencia para que el cuerpo verde se seque primero para que se asegure de que se vuelva fuerza antes de rodar.
Descarga y despegue de la base:
Gire los moldes y almacene los productos verdes en la plataforma de almacenamiento.
Parámetro | Unidad | ||
Longitud de la línea terrestre | M | 15-30 | Depende de la capacidad del cliente |
Longitud de la línea superior | M | 15-30 | |
Ancho | Mm | 510 | |
Altura | Mm | 620 | Altura máxima |
Duración de la plataforma de almacenamiento | M | 15-30 | |
Ancho de la plataforma de almacenamiento | Mm | 645 | |
Altura de la plataforma de almacenamiento | Mm | 520 | |
Tamaño de la línea entera | mm | 15190-32000x4400x3795 | Tamaño de línea solamente |
Moldes disponibles | colocar | 18-40 | Depende del tamaño de los moldes. |
Pendiente | 12 | ||
Escala ajustable de inclinación molida | 10-14 | ||
Energía | kw | 2.2 | Poder del motor principal |
kw | 2.2 | ||
kw | N / A | Poder de las luces | |
kw | N / A | Poder de los fans | |
Presión del aire | MPA | ≥0.6 | |
A tierra de instalación necesaria | Longitud (m) | 3.6 | 3.6 Meter para cada línea |
Ancho (m) | 4.5 | ||
Ancho (m) | 21 + 2 | Ancho mínimo necesario | |
Ancho (m) | 15-30 + 2 + 3 | Ancho mínimo para correr la línea de lanzamiento. |
